신제품 Suspended Substrate Stripline 트리플렉서
본문

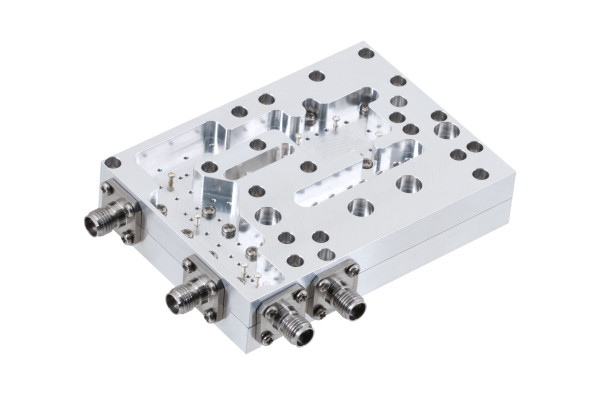

ECHO Microwave는 광대역 RF 및 고주파 시스템에서 탁월한 주파수 관리 성능을 발휘하도록 설계된 고성능 Suspended Substrate Stripline TPX(트리플렉서) ESEC1800F1920F6000SG350ED60K를 출시합니다. 첨단 SSS(Suspended Substrate Stripline) 기술을 적용한 이 소형 솔루션은 3개의 독립된 대역에서 우수한 신호 격리 성능과 신호 무결성을 제공합니다. 견고한 알루미늄 구조와 정밀 커넥터를 채택하여 항공우주, 국방, 통신 분야의 가장 까다로운 환경에서도 안정적인 성능을 보장합니다.
주요 사양
통과 대역 (Passband): 450 ~ 1800MHz / 1920 ~ 5650MHz / 6000 ~ 18000MHz
삽입 손실 (Insertion Loss): 2.5dB / 2.5dB / 2.0dB
반사 손실 (Return Loss): 9.5dB
감쇠량 (Attenuation):
60dB @ DC~300MHz / 2150~18000MHz
60dB @ DC~1620MHz / 6650~18000MHz
60dB @ DC~5150MHz
최대 입력 전력: 1W
외형 치수: 77.5 × 56 × 16.16 mm
커넥터: 2.92mm (Female)
동작 온도: -40°C ~ +85°C
상세 규격 및 성능 그래프는 첨부된 데이터시트를 참고해 주시기 바랍니다.
문의: inquiry@echomicrowave.com | TEL: +82-31-337-3070
온라인 문의는 https://echomicrowave.com/about-us/contact-us.php 를 이용해주세요.
주요 사양
통과 대역 (Passband): 450 ~ 1800MHz / 1920 ~ 5650MHz / 6000 ~ 18000MHz
삽입 손실 (Insertion Loss): 2.5dB / 2.5dB / 2.0dB
반사 손실 (Return Loss): 9.5dB
감쇠량 (Attenuation):
60dB @ DC~300MHz / 2150~18000MHz
60dB @ DC~1620MHz / 6650~18000MHz
60dB @ DC~5150MHz
최대 입력 전력: 1W
외형 치수: 77.5 × 56 × 16.16 mm
커넥터: 2.92mm (Female)
동작 온도: -40°C ~ +85°C
상세 규격 및 성능 그래프는 첨부된 데이터시트를 참고해 주시기 바랍니다.
문의: inquiry@echomicrowave.com | TEL: +82-31-337-3070
온라인 문의는 https://echomicrowave.com/about-us/contact-us.php 를 이용해주세요.
Attachments · 첨부파일
-
ESEC1800F1920F6000SG350ED60K .pdf (1.4M)
0회 다운로드 · 2026-04-29 11:07:48
